Комплектация
1. Комплект учебно-лабораторного оборудования "Основы цифровой и микропроцессорной техники-2" (исполнение с ноутбуком).
2. Рама настольная одноуровневая.
3. Ноутбук.
4. Программное обеспечение.
5. Компьютерная мышь.
6. Мультиметр.
7. Комплект соединительных проводов и кабелей.
8. Вывеска с названием стенда.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические указания по выполнению лабораторных работ.
Базовая комплектация:
Модуль "Однофазный источник питания"
1
Модуль "Блок испытания цифровых устройств с наборным полем"
1
Модуль "Основы цифровой техники"
1
Модуль "Микроконтроллеры"
1
Рама настольная одноуровневая
1
Ноутбук
1
Программное обеспечение
1
Компьютерная мышь
1
Мультиметр
1
Комплект защищенных соединительных кабелей (2mm) 100 cм. (красный, синий, зеленый, черный, желтый).
1
Комплект кабелей питания.
1
Технические характеристики
Габариты: 900 х 320 х 470 мм.
Масса: 30 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность: 50 ВА.
Назначение

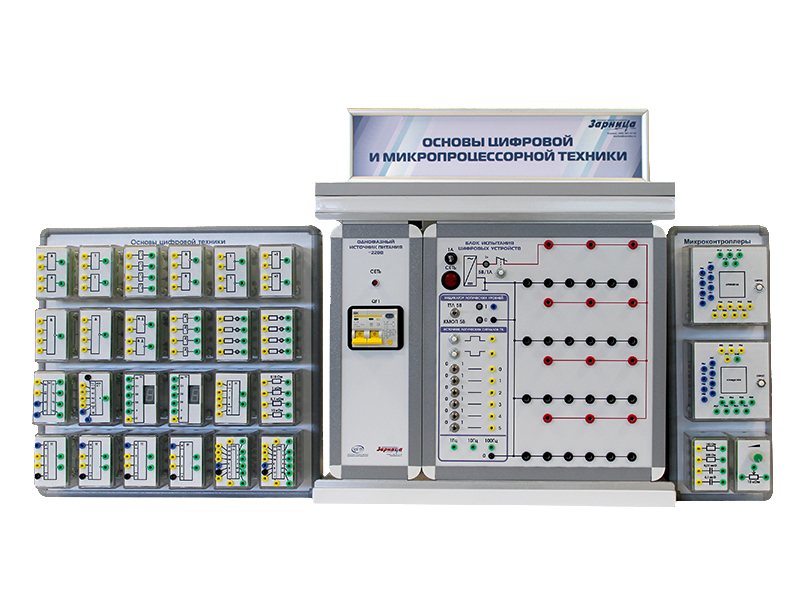

Комплект учебно-лабораторного оборудования "Основы цифровой и микропроцессорной техники-2" (исполнение с ноутбуком) (далее стенд) предназначен для использования в процессе обучения студентов и учащихся (НПО) следующим дисциплинам: "Элементы систем автоматики", "Схемотехника", "Микроэлектроника", "Электронные цепи и микросхемотехника", "Электронные промышленные устройства", "Цифровые устройства", "Программирование микроконтроллеров". Оборудование может быть использовано также в отраслевых учебных центрах повышения квалификации инженерно-технических работников.
Состав
Комплект лабораторных модулей:
1. Однофазный источник питания.
2. Блок испытания цифровых устройств с наборным полем.
3. Набор минимодулей "Основы цифровой техники":
Два логических элемента 2И.
Два логических элемента 2ИЛИ.
Четыре логических элемента НЕ.
Два логических элемента 2И-НЕ.
Два логических элемента 2ИЛИ-НЕ.
Два логических элемента 2Иск-ИЛИ.
Логический элемент 4И-НЕ (2 шт.).
Два логических элемента 2И-НЕ с открытым коллектором.
Четыре логических элемента НЕ (триггер Шмитта).
Индикатор с четырьмя светодиодами (2 шт.).
Дешифратор/демультиплексор 1-4.
Мультиплексор 4-1.
Дешифратор с семисегментным индикатором (0,1,…9) (2 шт.).
D-триггер (4 шт.).
JK-триггер.
Реверсивный двоично-десятичный счетчик (2 шт.).
Набор резисторов.
4. Набор минимодулей "Микроконтроллеры":
Микроконтроллер AT90USB162.
Микроконтроллер ATmega16U4.
Набор резисторов и конденсаторов.
Переменный резистор (10 кОм).
Учебно-методическое пособие
Раздел "Тестирование базовых логических элементов"
Исследование логического элемента 2И.
Исследование логического элемента 2ИЛИ.
Исследование логического элемента НЕ.
Исследование логического элемента 2И-НЕ.
Исследование логического элемента 2ИЛИ-НЕ.
Исследование логического элемента 2ИСК-ИЛИ.
Исследование логического элемента 4И-НЕ.
Исследование логического элемента 2И-НЕ С ОК.
Исследование логического элемента триггер Шмитта с инверсией.
Раздел "Сборка и тестирование простейших комбинационных узлов цифровых устройств"
Исследование элемента "Дешифратор/демультиплексор".
Исследование элемента "Мультиплексор 4-1".
Исследование элемента "Дешифратор с семисегментным индикатором".
Раздел "Сборка и тестирование последовательностных узлов цифровых устройств"
Исследование элемента "D-триггер".
Исследование элемента "JK-триггер".
Исследование элемента "Двоично-десятичный реверсивный счетчик".
Исследование элемента "Регистр последовательных приближений".
Раздел "Изучение базовых возможностей оборудования и среды программирования"
Изучение программной оболочки.
Раздел "Программирование таймеров микроконтроллера"
Формирование выдержки времени.
Формирование сигнала заданной частоты.
Определение длительности внешних сигналов с помощью таймеров.
Изучение счётчика с программируемым коэффициентом деления на базе таймера.
Использование прерываний при программировании микроконтроллера.
Программирование АЦП микроконтроллера.
Изучение ЦАП на базе ШИМ микроконтроллера.
Раздел "Передача сигналов по последовательным каналам связи"
Передача данных с использованием канала SPI.
Передача данных с использованием канала USART.
Раздел "Применение микроконтроллера в прикладных задачах"
Измерение интервалов времени (секундомер).
Измерение температуры (термометр).Комплект поставки
